如何正确判断电线的使用寿命？

电线的使用寿命受材质、环境、负载等多因素影响，正确判断其寿命需结合外观检查、性能测试、使用环境评估等多方面综合分析。以下是具体方法和要点：

一、从材质与制造工艺判断“理论寿命”

电线的“先天质量”直接决定基础寿命，可通过以下维度评估：

1.导体材质

铜线：抗氧化性强，正常工况下理论寿命可达20-30年（家用环境）。

铝线：易氧化，接头处易因电阻增大发热，理论寿命10-15年，且需定期维护。

劣质导体（如铜包铝、细铜丝绞合线）：寿命可能短至5-8年，易出现导体断裂或氧化报废。

2.绝缘层材料

PVC（聚氯乙烯）：普通型耐温70℃，寿命约15-20年；阻燃型（ZR-PVC）寿命略长，可达20-25年。

XLPE（交联聚乙烯）：耐温90℃，化学稳定性好，寿命25-30年，适合长期高负载场景。

橡胶绝缘：耐弯曲但易老化，常规橡胶寿命10-15年，硅橡胶（耐高温）可达30年以上。

3.制造工艺

正规工艺：绝缘层均匀包裹导体，无气泡、厚度达标（如2.5mm²铜线绝缘层厚度≥0.8mm），寿命接近理论值。

劣质工艺：绝缘层薄（如厚度＜0.5mm）、偏心（局部过薄），易因磨损或过热加速老化，寿命可能缩短30%-50%。

二、通过使用环境评估“实际寿命折损”

环境因素会加速电线老化，需考察以下场景：

1.温度影响

高温环境（如厨房、暖气旁）：每超过额定温度10℃，绝缘层寿命减半。

例：PVC线在70℃下寿命20年，若长期处于80℃，寿命可能仅10年。

低温环境：低于-15℃时，PVC绝缘层易变硬开裂，橡胶绝缘层弹性下降，可能引发短路。

2.湿度与腐蚀

潮湿环境（卫生间、地下室）：水分渗入绝缘层会导致电解腐蚀，铜线可能生锈，铝线加速氧化，寿命缩短20%-40%。

化学腐蚀（接触酸、碱、油污）：绝缘层被腐蚀后易破损，导体加速锈蚀，寿命可能低于5年。

3.机械应力

频繁移动或弯曲（如拖地线、设备连接线）：多股线（BVR）导体易断裂，单股线（BV）绝缘层易磨损，寿命可能仅5-10年。

拉伸或挤压：电线被过度拉扯导致导体变形，或被重物挤压产生内部损伤，可能提前报废。

三、通过外观与性能检测判断“老化程度”

1.外观检查（肉眼可见的老化信号）

初期老化：轻微变硬、失去光泽，无明显裂纹无氧化、颜色正常低（可观察）

中度老化：表面出现细小裂纹，弯曲时裂纹扩大铜色变暗、铝线发白（氧化）中（需关注）

严重老化：绝缘层大面积剥落、导体裸露导体发黑、断裂高（立即更换）

2.性能测试

绝缘电阻测量：用兆欧表测试绝缘层电阻，若低于0.5MΩ（标准值≥1MΩ），说明绝缘性能下降，电线寿命缩短。

导体直流电阻测试：实测电阻超过国JIA标准（如20℃时，2.5mm²铜线电阻≤7.41Ω/km），表明导体氧化或截面积不足，需更换。

温升测试：带负载运行时，电线温度超过额定值（如PVC线表面温度＞60℃），说明散热不良，寿命加速损耗。

四、根据负载情况评估“损耗速度”

长期满负荷运行：如4mm²铜线长期承载7000W功率（接近载流量），绝缘层因发热加速老化，寿命可能从20年缩短至10-12年。

频繁启停或短路冲击：电流突变产生的电磁力会损伤导体结构，绝缘层可能因瞬间高温碳化，大幅缩短寿命。

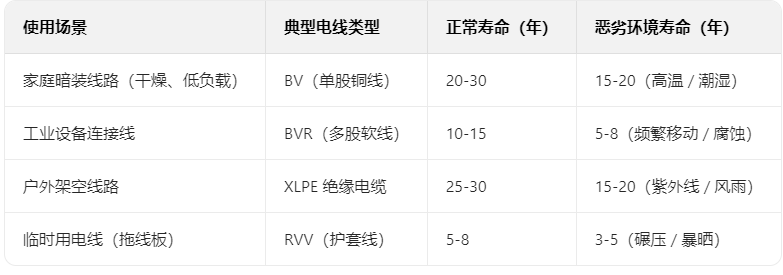

五、不同场景下的寿命参考值

六、延长电线寿命的实用建议

避免过载：按功率匹配线径，预留20%-30%载流余量（如5000W电器用4mm²铜线而非2.5mm²）。

改变环境：高温处加装隔热层，潮湿处用防水胶带密封，户外线用铠装电缆防鼠咬。

定期维护：每5年请电工检查线路，测试绝缘电阻和接头牢固性，及时处理老化迹象。

优选材质：家装优先选阻燃型铜线（如ZR-BV），复杂环境用耐候性更强的XLPE或硅橡胶电线。

总结：何时必须更换电线？

出现以下情况时，需立即更换：

绝缘层大面积开裂、剥落，导体裸露；

电线带负载时明显发热（手感温度＞50℃）；

实测绝缘电阻＜0.5MΩ，或导体电阻超标；

电线使用超过20年（铜线）或10年（铝线）且未维护。

通过“材质评估+环境分析+定期检测”的组合方式，可判断电线寿命，避免因线路老化引发安全隐患。
