矿物绝缘电缆型号大全的解析及演变

矿物绝缘电缆按电缆结构可分为“刚性”和“柔性”两种，刚性矿物绝缘电缆标注为“BTT”型，而柔性矿物绝缘电缆标注为“RTT”型。其两者型号的具体意思为：

WD-BTTYZ

刚性电缆

WD----燃烧特性：无卤低烟WD

B----系列代号：刚性矿物绝缘电缆B

T----导体代号：铜T

T----铜护套T、铜合金TH

Y----外护套代号：聚烯烃Y、聚氯乙烃V

Z----结构特征代号：轻型Q、重型Z

额定电压：500V、750V

WD-RTTYZ

柔性电缆

WD----燃烧特性：无卤低烟WD

R----柔性矿物绝缘电缆R

T----导体代号：铜T

T----铜护套代号：波纹铜护套T

Y----外护套代号：聚烯烃Y、聚氯乙烯V

Z----绝缘材料代号：云母带Z

额定电压：450/750V、0.6/1kV

其余柔性缆的型号由各个生产厂家自己命名，常见的有BTTRZ、BBTRZ、YTTW、NG-A（BTLY）等总计十几种。

BTTRZ

柔性电缆

BTTZ→BTTRZ

它是在BTTZ刚性电缆的基础上发展而来，因为采用了绞合形式的导体线芯，具有一定的柔软性。

厂家为了突出“软”，故加用“R”来区分刚性电缆。

YTTW

柔性电缆

YTTW=BTTRZ

在规范JG/T313-2011中，将并未被正名的厂家命名（BTTRZ）改为YTTW。

这一命名严重不符合国内一贯电缆命名方式，较多人无法接受。

RTTZ（国标命名）

柔性电缆

RTTZ=YTTW=BTTRZ

2017年国家标准化委员会发布了GB/T34926-2017，再次改变了柔性电缆的命名规则，使之更加符合国内传统的电缆命名方式。

BBTRZ

非标的柔性电缆

BTTRZ→BBTRZ

在早期矿物绝缘电缆刚引进至国内时，因工艺不成熟，导致铜护套经常容易开裂，于是改采用氢氧化镁矿物质作为护套，以取代铜护套。

故将“T”改为“B”，B代表矿物质。

但后来发布的《建筑设计防火规范》GB50016-2014将矿物绝缘类电缆定义为“由铜芯、矿物质绝缘材料、铜等金属护套组成”。

BBTRZ因不具备金属护套，则就退出了市场。

NG-A（BTLY）（企标命名）

柔性电缆

NG-A=BTLY

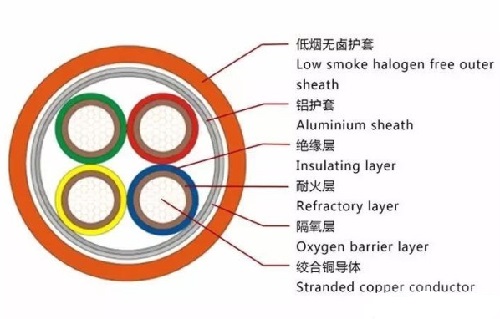

铜绞线（T）+金云母带绝缘+无缝铝管（L）+隔离层填充+隔离层耐火+低烟无卤护套（Y）用铝管代替铜护套，因其外层的膨胀耐火层作用，使得铝管在高温火焰下不熔，更加经济效率。

从上述来看，针对刚性矿物电缆的国标颁布实施时间很早，从而对各厂家的产品约束性较强，产品型号固定；而柔性矿物电缆在国标出台之前的市场就较为混乱。
