电缆屏蔽层的接地方式

电线电缆耐用性应该取决于两大方面：一方面取决于电线的本身，另外一方面取决于敷设方式的影响。而电线的敷设方式中，包括了施工的具体方式。电缆屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。对于电场、磁场屏蔽层的接地方式不同。可采用不接地、单点接地或两点接地。

那么这几种接地方式应该在什么情况下使用呢？

当接地网上出现短路电流或雷击电流时，由于电缆屏蔽层两点的电位不同，使屏蔽层内流过电流，可能烧毁屏蔽层。当屏蔽层内流过电流时，对每个芯线将产生干扰信号，对继电保护和自动装置来说，由于其输入和输出均有一端在开关场的高压或超高压环境中，电磁感应干扰是主要矛盾，且电缆芯所在回路为强电回路因而屏蔽层电流所产生的干扰信号影响较小，故继电保护和自动装置规程规定屏蔽层宜在两端接地。

对控制电缆屏蔽层两端接地。屏蔽层能降低感应过电压的能力主要是基于屏蔽层电流所产生的磁场对干扰电流所产生的磁场的抵消作用。采用屏蔽层两端接地，是因为在短路电流、雷电流通过时，由于大短路电流、雷电流作用时间很短，所以不易烧毁屏蔽层。若屏蔽层一端接地，没有电流回路，但其防止过电压和抗干扰能力都很低，因而屏蔽层无法取得良好的屏蔽效果。

整改措施：

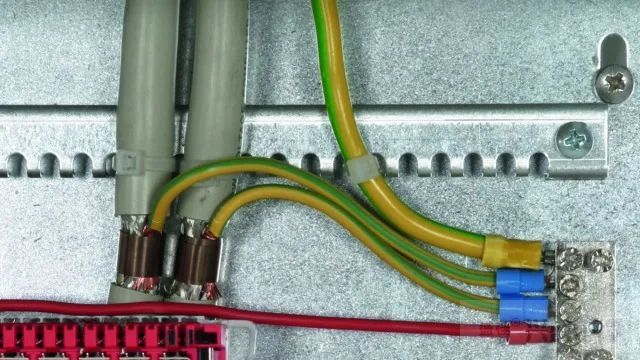

一是控制电缆带屏蔽层，将屏蔽层在开关场与控制室同时接地，通信电缆的屏蔽层也应正确可靠相连接地；

二是为二次设备和二次电缆敷设专用接地铜排，尽量消除地电位差干扰；

三是将变电站所有开关量输入输出触点都采用专用的光电隔离。

屏蔽层中流过的感应电流是由外界电磁场感应产生的，其实际作用是抵消外界电磁场的干扰。因此电缆屏蔽层两端接地，可以有效地抑制电磁感应。

不接地的屏蔽层对电场干扰没有屏蔽作用，而一端接地和两端接地的屏蔽层对电场的屏蔽效果是一样的。如果屏蔽层接地良好，则电场终止于屏蔽体直接耦合到地。屏蔽电缆的金属屏蔽层具有静电屏蔽作用，使一次线高压电源的强电力线终止于金属屏蔽，内部的电场强度为零，从而使处于屏蔽层内的芯线免受外部强电场的干扰影响。

从静电屏蔽的角度出发，为了使屏蔽层表面是一个固定的等电位面，应将屏蔽层一端接地。
