电缆的组屏蔽、分屏蔽、总屏蔽的差异是什么？

在仪表的信号电缆选型中，电缆的屏蔽形式是一个重要的考虑因素。组屏蔽、分屏蔽和总屏蔽是电缆屏蔽的三种主要形式，它们各自具有不同的特点和适用场景。以下是这三种屏蔽形式的详细解释及区别：

一、定义及特点

♦组屏蔽：

定义：对一组多芯缆进行一个独立屏蔽的方式。也就是说，将多根芯线作为一个整体，外面包裹一层屏蔽层。

特点：组屏蔽能够有效地减少这组芯线之间的电磁干扰，提高信号传输的稳定性。

♦分屏蔽：

定义：分屏又称分屏蔽，是对每一芯进行独立屏蔽的方式。也就是说，每根芯线外面都包裹着一层屏蔽层。

特点：分屏蔽能够最大限度地减少每根芯线之间的电磁干扰，提高信号传输的清晰度。这种屏蔽方式在要求极高的信号传输质量时尤为重要。

♦总屏蔽：

定义：总屏又称整体屏蔽，是对电缆整体进行一个最外部的屏蔽方式。也就是说，所有芯线外面再包裹一层屏蔽层。

特点：总屏蔽能够有效地防止外部电磁场对电缆内部信号的干扰，提高信号的抗干扰能力。这种屏蔽方式在外部电磁环境复杂时尤为重要。

二、区别

♦屏蔽对象不同：

组屏蔽是对一组多芯缆进行屏蔽。

分屏蔽是对每一芯进行屏蔽。

总屏蔽是对整个电缆进行屏蔽。

♦应用场景不同：

组屏蔽适用于对信号传输稳定性有一定要求，但不需要极高清晰度的场景。

分屏蔽适用于对信号传输清晰度要求极高的场景，如高精度测量、控制等。

总屏蔽适用于外部电磁环境复杂，需要防止外部干扰的场景。

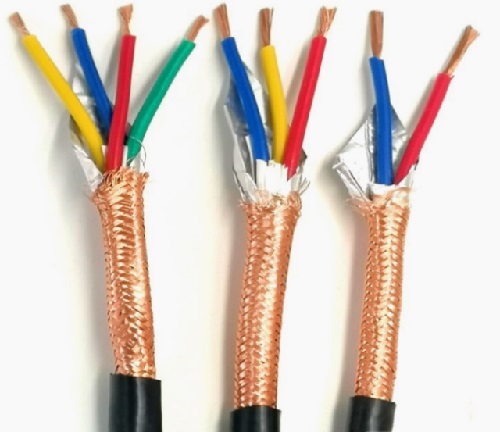

三、电缆结构说明

由于电缆结构通常涉及专业的绘图软件和详细的尺寸标注，但可以根据上述描述，简单描绘一下

这三种屏蔽形式的电缆结构说明：

♦组屏蔽电缆：

芯线：多根芯线并排排列。

组屏蔽层：将多根芯线整体包裹起来的屏蔽层。

外护套：最外层的保护套。

♦分屏蔽电缆：

芯线：每根芯线单独排列。

分屏蔽层：每根芯线外面都包裹着一层屏蔽层。

外护套：所有芯线和分屏蔽层外面再包裹一层保护套。

♦总屏蔽电缆：

芯线：多根芯线并排排列。（可选的分组屏蔽层，有时为了增加屏蔽效果，会在芯线外先加一层分组屏蔽），将多根芯线分组后包裹起来的屏蔽层（非必需）。

总屏蔽层：将所有芯线（或分组屏蔽层）整体包裹起来的屏蔽层。

外护套：最外层的保护套。

请注意，具体的电缆结构可能因不同的制造商和产品而有所不同。在实际应用中，应根据具体需求和场景选择合适的电缆屏蔽形式。
