如何为太阳能发电站选择合适的光伏电缆尺寸？

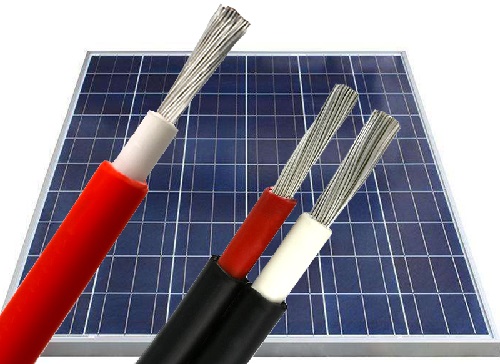

光伏电缆线作为太阳能发电最重要的配件之一。而且布线涉及的步骤很多，其中选择正确的光伏电缆尺寸更为重要；合适的光伏电缆应该是多大尺寸的？你有可能会为此发愁。为您的光伏电池板系统选择合适的光伏电缆尺寸可以促进操作和使用安全。

一般来说，如果光伏电缆尺寸太小，可能会发生一些事故，例如电线电缆温度过高可能会引起火灾。因此，在这里我们将讨论一些关于如何选择光伏电缆尺寸的问题。

关于光伏电缆尺寸的要点

光伏电缆尺寸的标准化比例称为美国线规或AWG。有不同的大小和不同的线规尺寸。尺寸不同直接会影响敷设操作。

一般来说，规格数越高，光伏电缆的电阻越大，它可以安全处理的电流越低。

此外，不同的使用目的需要不同的线径。例如，用于连接电池组的光伏电缆可能需要与用于连接充电器控制器的电线不同的尺寸。

它可以根据您的太阳系的类型而有所不同。住宅太阳能系统和商业系统需要不同的电线尺寸。

什么是光伏电缆尺寸？

对于不了解光伏电缆尺寸的人来说听到光伏电缆尺寸awg之后很迷糊了，但它简单易懂。其实就是指连接太阳能电池板系统组件大小所需的电线尺寸。

众所周知，太阳能电池板系统中有很多组件，它们包括太阳能电池板、电池、充电控制器和逆变器。要构建一个完整的太阳能系统，您需要使用光伏电缆将它们连接在一起以形成电路。

电线承载电流，电流可以通过电线从某些组件流出或流向某些组件。

光伏电缆尺寸是指导线的直径和长度。如果导线的直径大，它的电阻就会小，电流就会顺畅和安全，反之，电阻就会大而阻碍流动。同样，如果长度太长，电阻也会上升，这可能会导致电流流动困难。

光伏电缆尺寸的正常比例是多少？

光伏电缆尺寸的平均比例被命名为美国线规（AWG）。您可以在网上搜索光伏电缆尺寸了解正常住宅使用情况及其相应的安培额定电压值。或者我们以其中一些为例。

3/0规格：200安培

1/0规格：150安培

3规格：100安培

6规格：55安培

8规格：40安培

10规格：30安培（适用于烘干机、电器和空调）

12规格：20安培（适用于电器、洗衣房和浴室电路）

14规格：15安培（适用于一般照明和插座电路）

太阳能系统各组件的各种线径如何确定？

在对太阳能系统的各个部分进行计算之前，您应该了解几个术语。

电压：电压是指电位差，是指电路两端带电的电位差。它在方程式中表示为“V”，并以伏特(V)为单位进行评估。

压降指数：当线材尺寸过小时，电压会降低，导致线材压降和功率损耗。这种降低的指数称为压降指数。

电流：电流是指在电路中流动的电流，就像管子里的水一样。我们使用“I”将其表示为公式项。电流是指电荷的流动速率，以安培为单位进行评估。

用于太阳能电池板系统的光伏电缆尺寸由部分负载电流、电压、承载电流的光伏电缆长度和电压降指数决定。

对于太阳能电池板系统所需的所有组件，您应该考虑上述因素。

对于超过50瓦的商用太阳能电池板的连接线，需要10号线。根据这给出的尺寸，10瓦对应的安培数为30安培。这意味着光伏电缆可以处理每个太阳能电池板高达30安培的电流。

如果将多个面板并联在一起，则电路需要更大的规格来形成组合器组。根据您要接线的太阳能电池板的数量，您可以选择电线的尺寸。

通常，为了确保并工作安全顺畅，您可以选择3、6或8号光伏电缆将太阳能电池板连接到充电控制器等其他组件。

太阳能控制器与电池组的连接，据说可以选择与并联电路合路器组所用规格相同的规格的光伏电缆。

但是当太阳能电池板的合路器组工作在高于充电器控制器的电压时，会有一个例外。您应该选择更大的光伏电缆尺寸。比如“如果充电控制器使用12V或24V的电池工作，而太阳能电池板工作在48V或者更高的电压下，就会发生异常情况。充电控制器变压器可以相应地降低电压，充电控制器到电池的电流会增加”。

对于电池组之间的光伏电缆，情况有所不同。如果您的太阳能系统需要多个电池，则电池组将包含至少两个电池。所以你需要选择合适的电线尺寸来连接它们和其他部分。

由于电池组会同时连接逆变器，因此该线的电流应该能够处理逆变和充电的需求。因此，电池组导线内的电流可能是最高的。

在这种情况下，您可以选择1/0或3/0规格的电线，提供的电流可以从150安培到200安培。

对于从逆变器到多个设备的连接，您可以选择12或14号光伏电缆。它们需要相对较少的电流。

我们从前面的讨论中知道，如果导线尺寸过小，电压下降会很严重，并且会有更多的功率损耗。除此之外，电线的长度也会影响太阳能系统的性能。

由于导线的长度可能会增加导线的电阻，并导致电压降过大，因此您应该对所需的导线进行一些计算。

此外，太阳能电池板阵列和充电控制器之间的光伏电缆是所有组件连接中最长的。因此，您需要选择合适尺寸和长度的光伏电缆，以确保电流安全顺畅。

一般来说，要使太阳能系统运行良好、安全，应正确接线。为了完美地连接它们，您应该首先选择正确的电线尺寸。在整个选择过程中，您需要进行一些计算和研究。
