YTTW与NG-A/BTLY（柔性）矿物绝缘电缆的区别比较是什么？

发布时间：2025-05-28 16:11:21　人气：

YTTWY铜芯铜护套矿物绝缘电缆与NG-ABTLY隔离型(柔性)矿物绝缘电缆，同属于铜芯金属护套矿物绝缘电力电缆。两者结构类似，不同的是：YTTWY为铜芯铜护套，NG-ABTLY为铜芯铝护套，现将两种电缆的结构、性能、用途进行比较，供大家参考。

YTTWY铜芯铜护套矿物绝缘电缆与NG-ABTLY隔离型(柔性)矿物绝缘电缆结构图如下：

YTTW与NG-A/BTLY（柔性）矿物绝缘电缆的区别比较是什么？(图1)

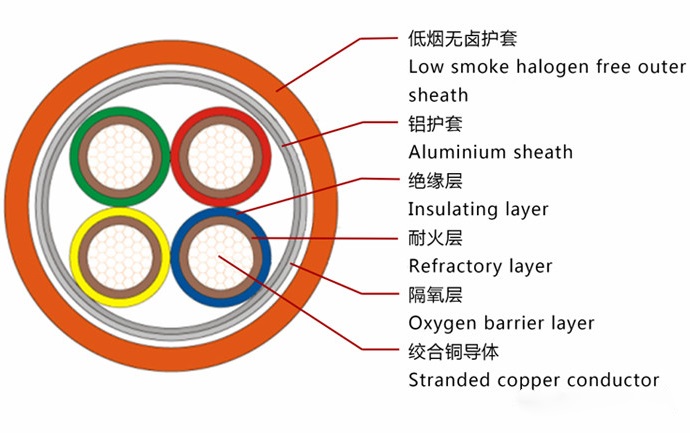

▲附图1：NG-ABTLY结构图

YTTW与NG-A/BTLY（柔性）矿物绝缘电缆的区别比较是什么？(图2)

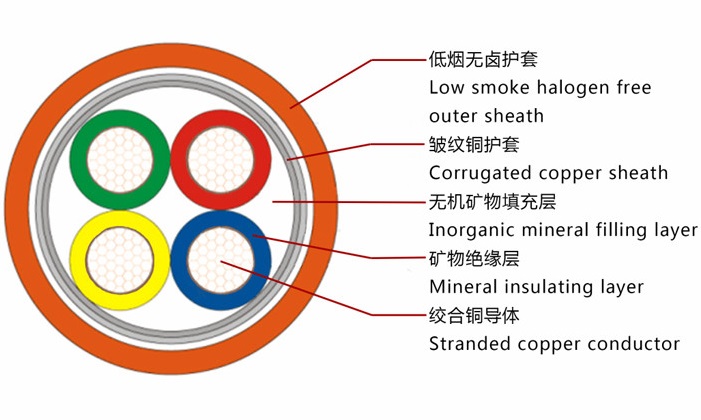

▲附图2：YTTWY结构图

附表1：YTTWY与NG-ABLTY比较

项目	结构性能	YTTW/YTTWY	NG-A BTLY
电缆释义	产品名称	金属护套矿物绝缘电缆	隔离型(柔性)矿物绝缘电缆
	代号	Y................矿物绝缘系列代号 T................铜芯 T................铜护套 W................无机矿物绝缘 Y................为低烟无卤聚烯烃外护套 V................为聚氯乙烯护套。	B................布线用矿物绝缘电缆 T................铜导体 L................铝金属套 Y................聚烯烃外护套 N................耐火 G................隔离 A................耐火等级(950℃-1000℃)3小时
	产品结构	1、铜导体 2、金云母带绝缘 3、无机纤维填充料 4、波纹铜护套 5、聚乙烯或低烟无卤聚烯烃外护套	1、铜导体 2、金云母带绝缘 3、金属铝护套 4、交联隔离套 5、Mg(OH)2或AI(OH)3耐火层 6、低烟无卤聚烯烃外护套。
	执行标准	1、GB/T 2951-2008 电缆和光缆绝缘各护套材料通用试验办法； 2、GB/T 3048-207 电线电缆电性能试验办法； 3、JG/T 313-2011 额定电压750V及以下金属护套无机矿物绝缘电缆及终端； 4、BS 6387-1994 在火焰条件下张维持线路完整性的电缆性能要求；	1、BS 6387:1994在火焰条件下电缆保持电路完整性的性能要求； 2、GB/T12706.1《额定电压1KV（Um=1.2KV)到35KV（Um=40.5KV)挤包绝缘电力电缆及附件》； 3、遵循相应的企业标准。
