控制电缆技术要求特点参数说明书

控制电缆技术要求特点参数说明书

电缆结构

电缆结构除符合GB/T9330标准的规定外，还应满足以下要求。

导体

导体应是退火铜线。

电缆的允许弯曲半径

无铠装层的电缆，应不小于电缆外径的6倍；有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；有屏蔽层结构的软电缆，应不小于电缆外径的6倍。

绝缘

绝缘应紧密挤包在导体上，绝缘表面应平整，色泽均匀。且应容易剥离而不损伤绝缘体、导体或镀层。各截面绝缘标称厚度见GB/T9330，绝缘厚度平均值zui小测量值应不小于标称值。绝缘线芯应能经受GB/T 3048.9《电线电缆绝缘线芯工频火花试验方法》规定的交流50Hz火花试验作为中间检查。绝缘线芯应采用颜色标志或数字标志以示识别，并应符合GB/T 6995.4《电线电缆识别标志第四部分:电气装备电线电缆绝缘线芯鉴别标志》的规定。

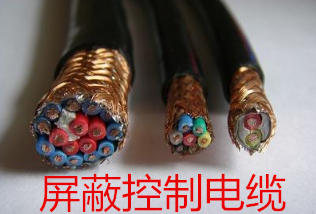

屏蔽

屏蔽型电缆在缆芯外应有铜带或圆铜线编织构成的屏蔽层。应留有屏蔽层接地线，其线径应大于0.5mm。圆铜线编织屏蔽允许用软圆铜线或镀锡圆铜线构成，其编织密度应不小于80%。编织层不允许整体接续，露出的铜线头应修齐。每1m长度上允许更换金属线锭一次。

允许采用0.05～0.15mm的软铜带重迭绕包。

屏蔽和缆芯之间应重迭绕包二层合适的非吸湿性带子。屏蔽后,允许绕包一层合适的非吸湿性带子。

内衬层

金属铠装电缆应有内衬层，内衬层可以挤包或绕包。挤包的内衬层应不粘连绝缘线芯，绕包的内衬层可以采用双层或多层重叠绕包。挤包或绕包内衬层厚度zui小值应不小于GB/T9330标准规定标称值的80%。

填充物及隔离层

绝缘线芯间的间隙允许采用非吸湿性、且适合电缆运行温度并与电缆绝缘材料相兼容的材料填充，填充物应不粘连绝缘线芯。

成缆线芯和填充物可以用非吸湿性材料薄膜带绕包隔离层。

铠装

铠装采用双层镀锌钢带，螺旋绕包两层，外层钢带的中间大致在内层钢带间隙上方，包带间隙应不大于钢带宽度的50%。

外护套

外护套应采用聚氯乙烯料挤包。

外护套应紧密挤包在绞合的绝缘线芯、隔离层或金属铠装层（若有）上，且容易剥离而不损伤绝缘或护套。护套表面应光洁、色泽均匀。

外护套厚度符合GB/T9330标准的规定。

电缆不圆度电缆不圆度应不大于10%。
